فحص CIPP لخط الأنابيب فحص Periscope QV لفحص أنابيب CIPP

فحص CIPP لخط الأنابيب فحص Periscope QV لفحص أنابيب CIPP

وصف لمراجعة CIPP لخط الأنابيب ومراجعة Periscope QV لمراجعة CIPP للأنابيب:

بيبلاين بيريسكوب ‬المشار إليه عادة في الصناعة باسم "فحص QV" ‬هو جهاز محمول،جهاز عالي التقنية مصمم خصيصًا لفحص سريع وتشخيص متطابق لشبكات خطوط الأنابيب تحت الأرض.

كيف يعمل؟
الهيكل الأساسي لـ Pipeline Periscope بسيط وفعال على حد سواء. وهو يتكون في المقام الأول من قطب تشغيل تلسكوبي (عادة مصنوع من ألياف الكربون ،مع أطوال تتراوح من 5 إلى 12 متر)، مسبار مجهز بمصدر ضوئي عالي الكثافة وكاميرا تكبير عالية الوضوح، ولوحة تحكم محمولة تقع على مستوى الأرض.

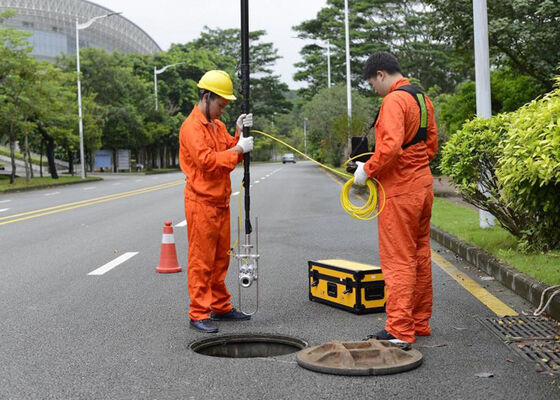

أثناء التفتيش ، يقوم المشغل ببساطة بالوقوف عند فتحة فتحة المنجم ويمدد المسبار إلى داخل خط الأنابيب.باستخدام تكبير الكاميرا الضوئي عالي التكبير (تقدم بعض الطرازات تكبيرًا يصل إلى 30x أو حتى 300x) مع إضاءة قوية، يتم إرسال لقطات فيديو عالية الوضوح في الوقت الحقيقي من داخل خط الأنابيب إما لاسلكيا أو عبر الكابل إلى محطة التحكم على مستوى الأرض.يمكن للمشغلين مراقبة الغذاء الحي في وقت واحد، تسجيل الفيديو، والتقاط الصور الثابتة، وتسجيل المواقع الدقيقة لأي عيوب كشفت في الوقت الحقيقي.

التطبيق بالنسبة لمراقبة CIPP لخط الأنابيب، فحص Periscope QV بالنسبة لمراقبة أنابيب CIPP:
يستخدم بيريسكوب خط الأنابيب في المقام الأول لتحديد فئتين رئيسيتين من القضايا داخل خطوط الأنابيب:
1العيوب الهيكلية: مثل الشقوق والتمزق والتشوهات وعدم التوافق والفصل المشترك والتآكل والتسربات وما إلى ذلك
2العيوب الوظيفية: مثل تراكم الطين، والتناسل، والانسدادات الناجمة عن الأجسام الغريبة، وتدخل جذور الأشجار، أو الاتصالات غير المصرح بها والتفريغ غير المشروع.

مزاياه الأساسية تكمن في "سرعتها" و "قدرتها على النقل"، مما يجعلها مناسبة بشكل مثالي للأشياء التالية:
1مسح الشبكة البلدية والفحص الأولي:** مسح سريع لشبكات مياه الأمطار والصرف الصحي على نطاق واسع لتحديد قطع خطوط الأنابيب المشكلة بسرعة.
2الرقابة والإنفاذ البيئي:** تمكين وكالات حماية البيئة من التحقيق في الأنشطة غير القانونية ومعاقبتها،مثل الاتصالات المتقاطعة غير المصرح بها بين مياه الأمطار وأنظمة الصرف الصحي، أو الإفراج غير المشروع والتسريب من قبل الشركات.
3. مسحات إعادة التأهيل (غير الحفر):** قبل القيام بأساليب إعادة التأهيل بدون خنادق (مثل CIPP) ، يحدد الجهاز تحديدًا لمكان وشدة عيوب خطوط الأنابيب ،توفير أساس متين لصياغة خطة إصلاح فعالة.
4الاستجابة في حالات الطوارئ:** تحديد الأسباب الكامنة وراء المشكلات داخل الفتحات خلال حالات الطوارئ، مثل انهيار الطرق أو انسداد خط الأنابيب المفاجئ.
