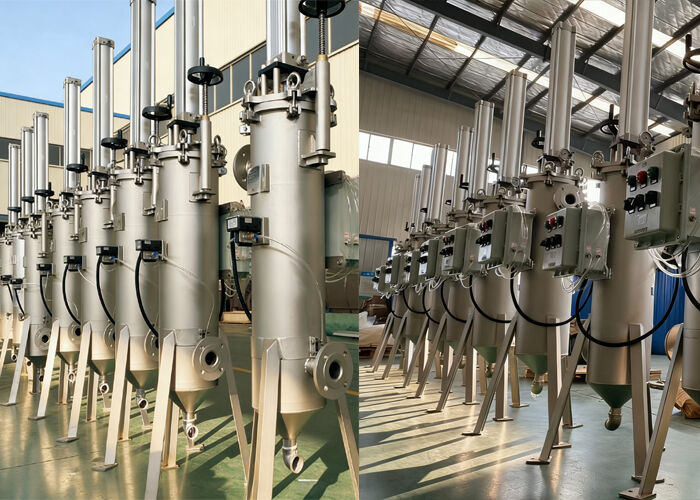

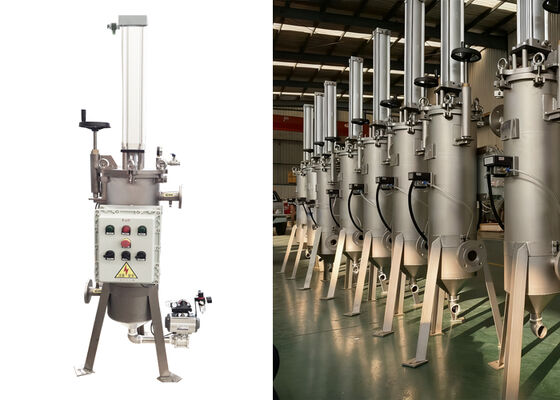

كشط هوائي مبيت مرشح التنظيف الذاتي التلقائي

[وضع الترشيح ]

يدخل السائل من المدخل. تضغط كاشطة على شكل قرص مدعومة بنابض بإحكام على السطح الداخلي لعنصر الفلتر، وتستقر في نهايته العلوية. يمر السائل عبر الكاشطة ويتدفق للخارج من السطح الداخلي لعنصر الفلتر؛ يتم احتجاز الشوائب على هذا السطح الداخلي، بينما يخرج السائل المفلتر من المخرج. مع مرور الوقت، تتراكم الشوائب تدريجيًا ويرتفع فرق الضغط؛ وبالتالي، يتم تنظيف عنصر الفلتر إما عند الوصول إلى عتبة فرق ضغط محددة مسبقًا أو على فترات مجدولة.

[وضع التنظيف ]

يقوم أسطوانة هوائية بدفع الكاشطة في حركة عمودية متكررة لتنظيف عنصر الفلتر. أثناء الشوط السفلي، تدفع الكاشطة الشوائب نحو قاع غلاف الفلتر، حيث تستقر الشوائب عالية الكثافة في غرفة تجميع الأوساخ. أثناء الشوط العلوي، يتم كشط الشوائب المتبقية ودفعها نحو الجزء العلوي من عنصر الفلتر؛ ثم يتم غسل هذه الشوائب بعيدًا بواسطة السائل المتدفق، وتعود عبر الكاشطة، وتعود إلى السطح الداخلي لعنصر الفلتر، ويتم كشطها لاحقًا أثناء الشوط السفلي التالي. تتكون كل دورة تنظيف من عدة أشواط؛ بمجرد تنظيف سطح عنصر الفلتر، يتم استعادة قدرته على الترشيح. يستمر الترشيح دون انقطاع أثناء عملية التنظيف.

[وضع التفريغ ]

بعد عدة دورات تنظيف، بمجرد تراكم الشوائب إلى حجم معين، يتم فتح صمام التفريغ بشكل دوري لطرد السائل النفايات الذي يحتوي على تركيز عالٍ من الشوائب؛ إذا لزم الأمر، يمكن أيضًا استعادة هذه الشوائب.
