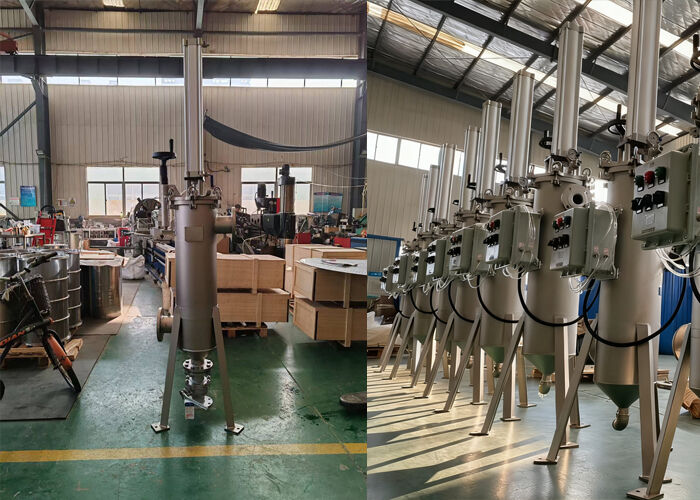

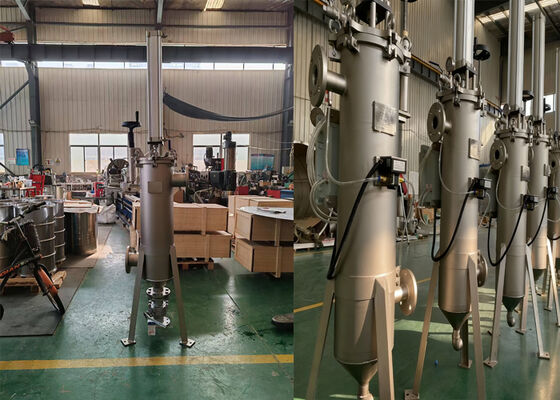

مرشح تنظيف ذاتي للتنظيف الذاتي يعمل بالهواء المضغوط بالكامل

[وضع التصفية ]

يدخل السائل من خلال المدخل. يضغط مقشّع ذو شكل قرص محمل بالربيع بقوة على السطح الداخلي لعنصر المرشح، وهو يركز على الطرف العلوي منه.يمر السائل من خلال المكشح ويتدفق إلى الخارج من السطح الداخلي لعنصر المرشحتُحتجز النجاسات على هذا السطح الداخلي، بينما يخرج السائل المصفى من خلال المخرج. مع مرور الوقت، تتراكم النجاسات تدريجياً ويزداد ضغط التفاضل؛ وبالتالي، فإنّه لا يُمكن أن يُتَحَدَّث عن وجود ضغطٍ مختلف.يتم تنظيف عنصر المرشح إما عند الوصول إلى عتبة ضغط التفاضل المحددة مسبقاً أو على فترات محددة.

[ وضع التنظيف ]

أسطوانة هوائية تدفع الحفرة في حركة عمودية متبادلة لتنظيف عنصر المرشح. خلال السباق إلى أسفل،يتم دفع الشوائب من قبل المكشحة نحو الجزء السفلي من غرفة المرشححيث تتراكم الشوائب ذات الكثافة العالية في غرفة جمع الأوساخ.خلال السباق الصعودي،يتم تجريد الشوائب المتبقية ودفعها نحو الجزء العلوي من عنصر المرشح.هذه الشوائب تُغسل بعد ذلك بواسطة السائل المتدفقيمرون مرة أخرى من خلال مقشّع،يعودون إلى السطح الداخلي لعنصر المرشح،ويُمزقون لاحقاً خلال السباق التالي إلى الأسفل.تتكون كل دورة تنظيف من عدة ضربات.بعد تنظيف سطح عنصر المرشحيتم استعادة قدرة التصفية. يستمر التصفية دون انقطاع أثناء عملية التنظيف.

[ وضع التفريغ ]

بعد دورات تنظيف متعددة،بمجرد تراكم الشوائب إلى حجم معين،يتم فتح صمام التفريغ بشكل دوري لإخراج سائل النفايات الذي يحتوي على تركيز مرتفع من الشوائب.إذا لزم الأمرهذه الشوائب يمكن استرجاعها أيضا.
