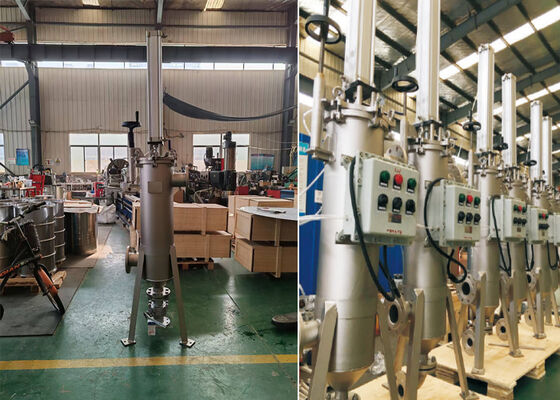

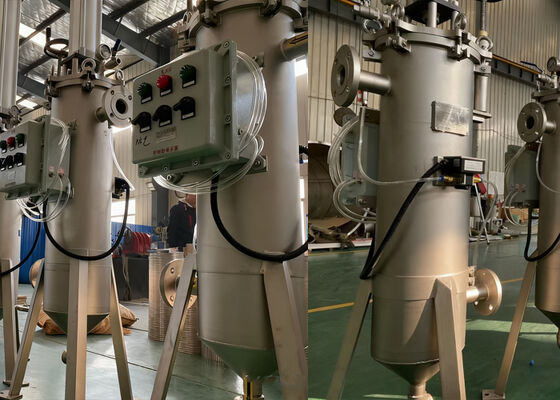

مرشح مكشطة ذاتي التنظيف الصناعي للبتروكيماويات

[وضع الترشيح ]

يدخل السائل من المدخل. يضغط كاشط على شكل قرص محمل بنابض بإحكام على السطح الداخلي لعنصر الفلتر، ويستقر في نهايته العلوية. يمر السائل عبر الكاشط ويتدفق للخارج من السطح الداخلي لعنصر الفلتر؛ يتم احتجاز الشوائب على هذا السطح الداخلي، بينما يخرج السائل المفلتر من المخرج. مع مرور الوقت، تتراكم الشوائب تدريجيًا ويرتفع فرق الضغط؛ وبالتالي، يتم تنظيف عنصر الفلتر إما عند الوصول إلى حد أقصى لفرق الضغط المحدد مسبقًا أو على فترات مجدولة.

[وضع التنظيف ]

يقوم أسطوانة هوائية بتشغيل الكاشط في حركة عمودية متكررة لتنظيف عنصر الفلتر. أثناء الشوط الهابط، تدفع الشوائب بواسطة الكاشط نحو قاع غلاف الفلتر، حيث تستقر الشوائب عالية الكثافة في حجرة تجميع الأوساخ. أثناء الشوط الصاعد، يتم كشط الشوائب المتبقية ودفعها نحو الجزء العلوي من عنصر الفلتر؛ ثم يتم غسل هذه الشوائب بعيدًا بواسطة السائل المتدفق، وتعود عبر الكاشط، وتعود إلى السطح الداخلي لعنصر الفلتر، ويتم كشطها لاحقًا أثناء الشوط الهابط التالي. تتكون كل دورة تنظيف من عدة أشواط؛ بمجرد تنظيف سطح عنصر الفلتر، يتم استعادة قدرته على الترشيح. يستمر الترشيح دون انقطاع أثناء عملية التنظيف.

[وضع التفريغ ]

بعد عدة دورات تنظيف، بمجرد تراكم الشوائب إلى حجم معين، يتم فتح صمام التفريغ بشكل دوري لطرد السائل النفايات الذي يحتوي على تركيز عالٍ من الشوائب؛ إذا لزم الأمر، يمكن أيضًا استعادة هذه الشوائب.
