تفاصيل المنتج:
شروط الدفع والشحن:
|
| Material: | Steel/Aluminum Alloy | Surface: | Painting/Oxygenation/Galvanize/Electricpainting |
|---|---|---|---|
| Shapes: | A/B/C/W and more | Tooth Typesment:: | MXL/XXL/XL/L/H/XH/XXH/2M/3M/5M/8M/14M and more Trapezoidal/Arc Tooth/S Tooth/Parabolic Tooth |
| Holes Types : | Straight Hole/Tapered Hole/D Shape | ||
| إبراز: | أجزاء نقل من الألومنيوم والصلب,سحاب الحزام المزامن من الصلب والألومنيوم,محرك قياس الحزام المتزامن للنقل,steel aluminum synchronous timing belt pulley,trasmission synchronous timing belt pulley |
||
قطع نقل من الفولاذ والألومنيوم حزام التوقيت المتزامن
عجلة الحزام التوقيتية هي عنصر مهم جدا في ناقل النقل الميكانيكي. هناك أنواع مختلفة من عجلات الحزام التوقيتية، وتصنف حسب شكل الأسنان،أساساً بما في ذلك معدات الحزام المعدلة للأسنان الترافيزية ومعدات الحزام المعدلة للأسنان القوسية.
عند تثبيت قطار الحزام ، من الضروري إيلاء الاهتمام لبعض التفاصيل. على سبيل المثال ، عند تثبيت حزام التوقيت على القطار ،تجنب استخدام القوة المفرطة أو التطفل بالأشياء الصلبة لتجنب التلف بالحزام. إذا كان يمكن نقل المسافة الوسطى من اثنين من قطار الحزام ، يجب أن يتم تقصير المسافة الوسطى أولا ، وينبغي إعادة تعيين المسافة الوسطى بعد تثبيت الحزام التوقيت. في نفس الوقت ،من الضروري التأكد من أن المحور متوازي وأن الإطار الذي يدعم البولية لديه صلابة كافية..
تطبيق القوالب المزامنة واسع النطاق ، مع مزايا نسبة التوصيل الدقيقة ، لا انزلاق ، انتقال سلس ، ضجيج منخفض ، نطاق نسبة سرعة التوصيل الكبيرة ،سرعة خطية عالية، وكفاءة عالية في النقل. لذلك ، تلعب المراوح المزامنة دورًا مهمًا في أنظمة النقل الميكانيكية المختلفة.
المعلمات التقنية:
|
النوع |
bw |
hg |
Y + 1.5 درجة |
rb |
rt |
2k |
|
MXL |
0.84±0.05 |
0.69 |
20 |
0.35 |
0.13 |
0.508 |
|
XXL |
1.14±0.05 |
0.84 |
25 |
0.35 |
0.30 |
0.508 |
|
XL |
1.32±0.05 |
1.65 |
25 |
0.41 |
0.64 |
0.508 |
|
(ل) |
3.05±0.10 |
2.67 |
20 |
1.19 |
1.17 |
0.706 |
|
هـ |
4.19±0.13 |
3.05 |
20 |
1.60 |
1.6 |
1.372 |
|
XH |
7.90±0.15 |
7.14 |
20 |
1.98 |
2.39 |
2.794 |
|
XXH |
12.17±0.18 |
10.31 |
20 |
3.96 |
3.18 |
3.048 |
التطبيقات:
أجهزة نقل الحزام، أجهزة الشوك، أجهزة التعبئة والتغليف، طابعات رصاصة الحبر، المصاعد، المجمدات، المروحيات، آلات قطع الأسلاك، مطابعات الطباعة، روبوتات المقبض، أجهزة البيع التجارية، أجهزة التشفير، أجهزة الاختراق،أجهزة إعادة الغزل وغيرها من المعدات الميكانيكية.

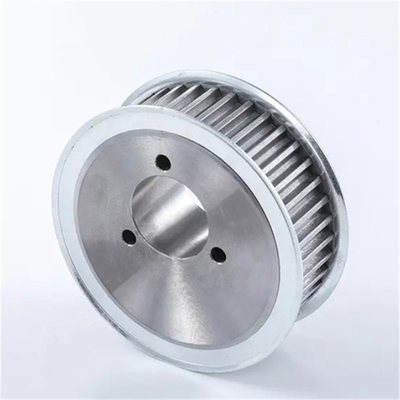

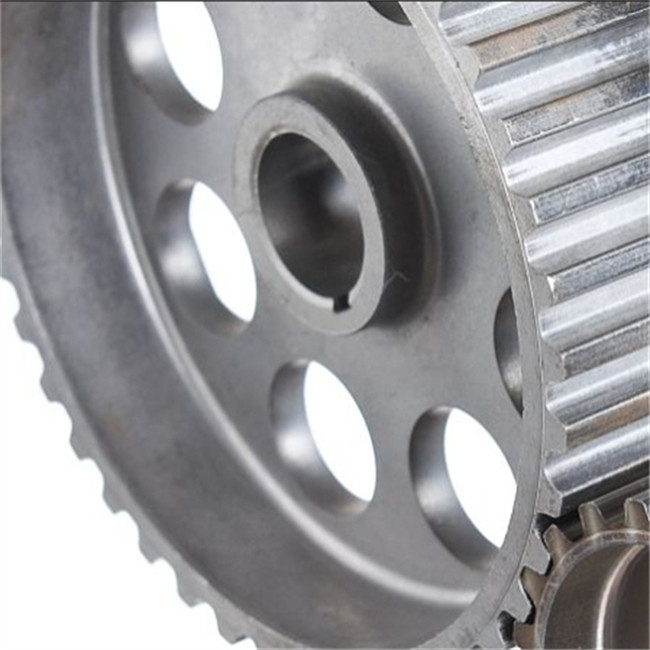

صور مرجعية:
