تفاصيل المنتج:
شروط الدفع والشحن:
|
| Material: | Steel/Aluminum Alloy | Surface: | Painting/Oxygenation/Galvanize/Electricpainting |
|---|---|---|---|
| Shapes: | A/B/C/W and more | Tooth Typesment:: | MXL/XXL/XL/L/H/XH/XXH/2M/3M/5M/8M/14M and more Trapezoidal/Arc Tooth/S Tooth/Parabolic Tooth |
| Holes Types : | Straight Hole/Tapered Hole/D Shape | ||
| إبراز: | سلسلة "إل" من الحزام الزمني,سلك الحزام الزمني من الألومنيوم المضغوط,أسنان طرقية,حزمة زمنية,trapezoidal teeth timing belt pulley |
||
سلسلة L الألومنيوم المضغوطة الأسنان الترابيزية حزام توقيت البولية
عادة ما تكون قطعة الحزام المصممة من 45 # فولاذ ، سبيكة الألومنيوم ، الحديد الزهري ، الألومنيوم الزهري ، النحاس وغيرها من المواد. وهي تتكون من ثلاثة أجزاء: الحافة والحلقة والمحور.الثقوب الداخلية متوفرة في شكل جولةوتشمل معالجات السطح الأكسدة الطبيعية، والإسفاد، والتصميم، والتصميم اللون والإطفاء عالية التردد.
كآلية لنقل قوة الدوران الناتجة عن المحرك ، تستخدم البوليس المزامنة والحزام المزامنة بشكل عام على نطاق واسع في التصميم.يتم تحقيق وظائف النقل والإرسال من خلال الارتباط بين عجلة حزام التوقيت وأسنان حزام التوقيت.
عبارة عن عجلة حزام توقيت الأسنان التريبيزية هي الأكثر استخدامًا وتقسم إلى سلسلة مختلفة:
سلسلة MXL/XXL/XL/L/H/XH/XXH، سلسلة T2.5/T5/T10/T20.
المعلمات التقنية:
|
النوع |
bw |
hg |
Y + 1.5 درجة |
rb |
rt |
2k |
|
MXL |
0.84±0.05 |
0.69 |
20 |
0.35 |
0.13 |
0.508 |
|
XXL |
1.14±0.05 |
0.84 |
25 |
0.35 |
0.30 |
0.508 |
|
XL |
1.32±0.05 |
1.65 |
25 |
0.41 |
0.64 |
0.508 |
|
(ل) |
3.05±0.10 |
2.67 |
20 |
1.19 |
1.17 |
0.706 |
|
هـ |
4.19±0.13 |
3.05 |
20 |
1.60 |
1.6 |
1.372 |
|
XH |
7.90±0.15 |
7.14 |
20 |
1.98 |
2.39 |
2.794 |
|
XXH |
12.17±0.18 |
10.31 |
20 |
3.96 |
3.18 |
3.048 |
الخصائص:
1- الموقع الدقيق: تصميم الأسنان من أسنان الترابيزيوم وقت حزام البولية مشتقة من التروس، والتي يمكن أن توفر قدرات الموقع الدقيقة.هذا يجعلهم مفيدين جدا في التطبيقات التي تتطلب نقل دقيق وموقع، مثل آلات الأدوات والآلات النسيجية والأجهزة المنزلية والمعدات التجارية ونقل عمود الكام في المحركات.
2نقل فعال: يطابق مقطورة حزام توقيت الأسنان التريبيزية شكل الأسنان من حزام التوقيت لتوفير تسليم أسنان إيجابي ، مماثل لسلسلة أو ناقل التروس.هذا التشغيل الأمامي يمكن أن يوفر كفاءة نقل أعلى وتقليل فقدان الطاقة.
3. تقليل الانزلاق والعودة السكتة الدماغية: تصميم الأسنان من أسنان الترابيزيوم وقت حزام البولية يمكن أن تقلل بفعالية من الانزلاق والعودة السكتة الدماغية.هذا يعني أنه في التطبيقات مع سرعة عالية وتغيرات عالية العزم، يمكن أن توفر عجلات حزام التوقيت الأسنان التريبيزية أداء نقل أكثر استقرارا وموثوقية.
4القدرة على نقل عزم الدوران العالي: إن تصميم قطار توقيت أسنان التريبيزويدي يمكنه من تحمل نقل عزم الدوران العالي.هذا يجعلها مثالية للتطبيقات التي تتطلب قوة الدوران العالية، مثل الآلات الصناعية ومحركات السيارات.
5توفر واسعة: عجلة توقيت الأسنان التريبيزية لديها مجموعة واسعة من مواصفات الأسنان ، بما في ذلك MXL و XL و L و H و XH و XXH ومواصفات أخرى.هذا يجعل المكعبات المتزامنة ذات الأسنان الترافيزية شائعة جدا في السوق وسهلة التوفر.

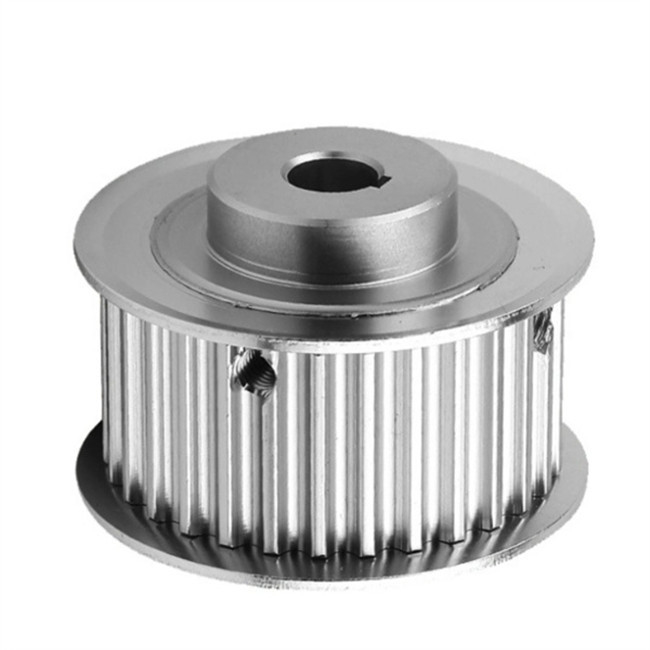

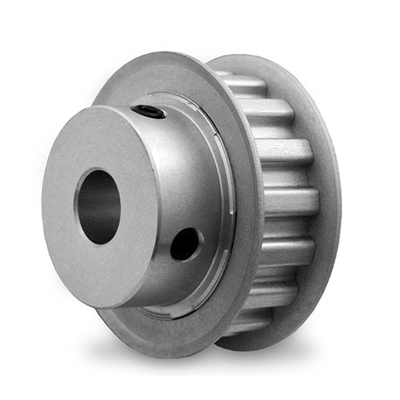

صور مرجعية:
