تفاصيل المنتج:
شروط الدفع والشحن:
|
| اللون: | أسود | المواد: | المطاط |
|---|---|---|---|
| طول الحياة: | طويلة بما فيه الكفاية | العينات: | مجانا |
| سن: | جوانب مزدوجة | ||
| إبراز: | حزام نقل مطاطي,حزام الأسنان ذو الجانبين المزدوج,الحزام المتزامن D5M,Double Sided Trapezoidal tooth Belt,D5M Synchronous Belt |
||
الحزام المتزامن الحزام المعدني الحزام المعدني الحزام المعدني
يتم تقسيم أحزمة التوقيت التريبيزية إلى نوعين: أحزمة ذات أسنان من جانب واحد وأحزمة ذات أسنان من جانبين ، يشار إليها باسم الحزام أحادي الجانب والحزام ذو الجانبين.
يمكن تقسيم حزام التوقيت مزدوج الجانب إلى نوعين قياسيين وفقًا لأسنان الحزام:
حزام توقيت الأسنان من نوع DA ذو الجانبين ، يتم ترتيب أسنان الحزام على كلا الجانبين بشكل متماثل.
نوع DB الحزام التوقيت الأسنان مزدوجة الجانب، وأسنان الحزام على جانبي ترتيبها في مواقع متدرجة.
إن شكل الأسنان وشكل الأسنان من حزام التوقيت المزدوج الجانبين متطابقين مع شكل الأسنان وشكل الأسنان من حزام التوقيت أحادي الجانب.
بالإضافة إلى مزايا نقل الحزام المزامنة العامة، الحزام التوقيت التريبيزويدي لديه شكل الأسنان المربعة، وبالتالي مقارنة مع القوس الأسنان البولية،يمكن أن تسمح بسرعة خطية أكبر، لذا، الحزام التوقيتية الطرفية يمكن أن تلبي سرعة نقل أعلى.
المعلم التقني:
|
النموذج |
طول الطوق ((ملم) |
عدد الأسنان ((ملم)) |
|
D-MXL |
0.508 |
1.53 |
|
D-XL |
0.508 |
3.05 |
|
D-L |
0.762 |
4.58 |
|
DH |
1.372 |
5.95 |
|
D-XH |
2.794 |
15.49 |
|
D-XXH |
3.048 |
22.11 |
|
(دي تي 2)5 |
0.6 |
2.0 |
|
D-T5 |
1.0 |
3.4 |
|
D-T10 |
2.0 |
7.0 |
|
D-T20 |
3.0 |
13.0 |
|
D-AT10 |
2.0 |
7.0 |
الخصائص:
1. كفاءة نقل عالية: نقل الحزام التوقيتية التريبيزية هو طريقة نقل الشفط. يمكن أن تشكل الأسنان على شكل الأسنان الاحتكاك اللاصق على سطح الاتصال ،لذا فإن كفاءة النقل مرتفعة نسبياً، يصل إلى أكثر من 96%.
2التشغيل السلس: نظرًا لأن شكل الأسنان لهذه الطريقة يمكن أن تمتص بشكل فعال ، فلن يكون هناك انزلاق أثناء التشغيل ، مما يضمن التشغيل السلس.
3نسبة التوصيل الدقيقة: نظرًا لأن ناقل حزام التوقيت التريبيزويدي لن يتشوه بشكل مرن أثناء عملية التوصيل ،يمكن أن يضمن أن نسبة النقل دقيقة وتلبي متطلبات الدقة المطلوبة.
4عزم دوران كبير وحمل كبير. يمكن نقل المزيد من البضائع في نفس الوقت، وهو أمر مفيد لتحسين كفاءة الإنتاج.
5هيكل بسيط، تكلفة تصنيع منخفضة ومجموعة واسعة من التطبيقات.
مجالات التطبيق:
الطباعة، والتعبئة والتغليف، صناعة الورق، أدوات الآلات، المنسوجات، النقش، البتروكيماويات وغيرها من البيئات التي تتطلب حمولة عالية وأجهزة محرك عالية السرعة.

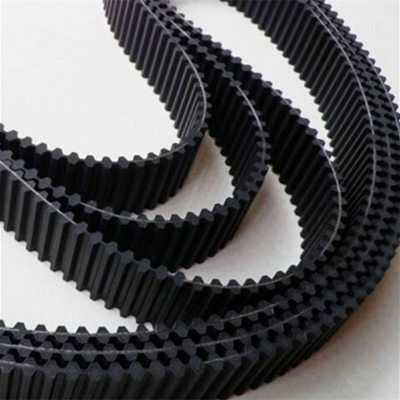

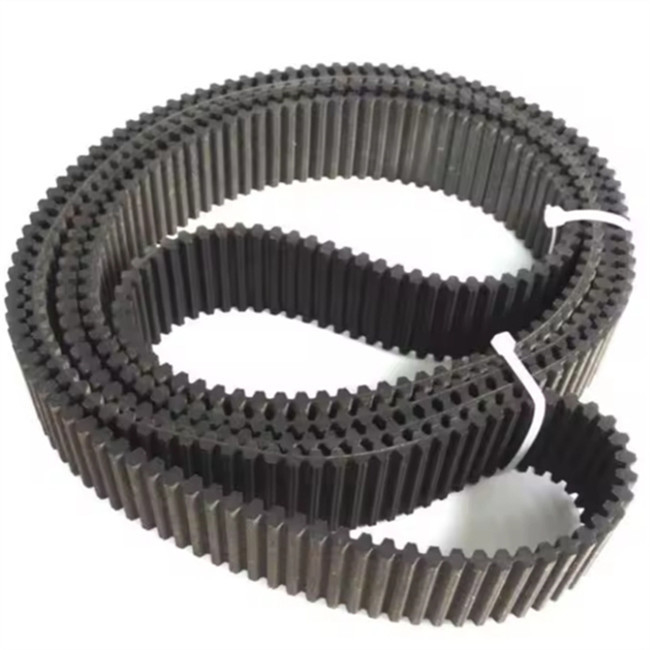

مرجع الصور:
