تفاصيل المنتج:
شروط الدفع والشحن:
|
قطر الأسطوانة (مم): | 900-3600 | طول الاسطوانة (مم): | 1800-5400 |
---|---|---|---|
قوة المحرك (Kw): | 22-1600 | سرعة المحرك (ص / دقيقة): | 730-150 |
تسليط الضوء: | 1600kw آلة مطحنة قضيب,آلة مطحنة قضبان الكسارة,كسارة مطحنة قضبان 22kw |

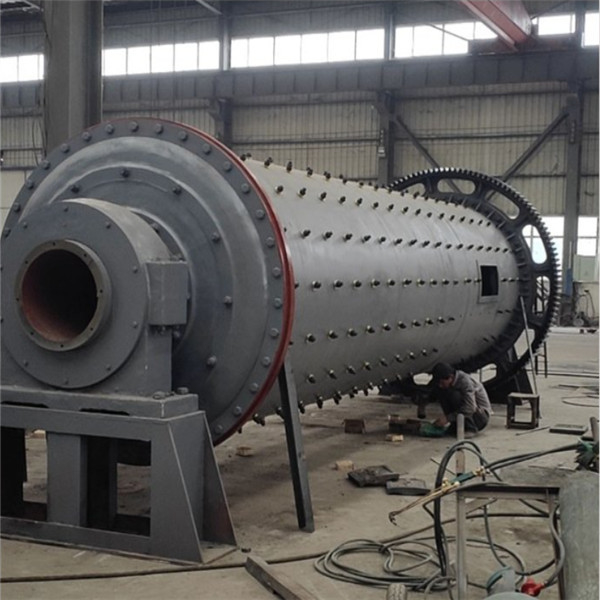

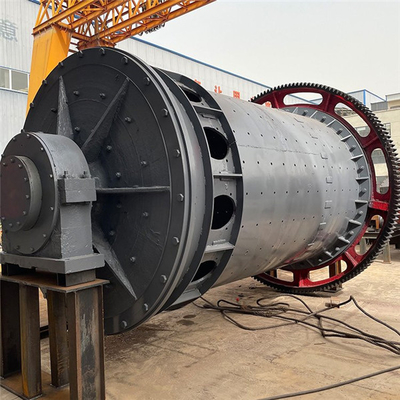

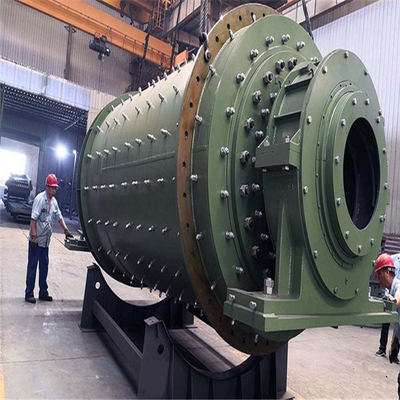

مطحنة قضيب
مطحنة قضيب يصف
الهيكل الرئيسي لمطحنة القضيب عبارة عن أسطوانة دوارة منخفضة السرعة مثبتة أفقيًا على محملين كبيرين.يتم تشغيل مطحنة القضيب بواسطة المحرك من خلال المخفض والتروس الكبيرة المحيطة ، أو بواسطة محرك متزامن منخفض السرعة مباشرة من خلال التروس الكبيرة المحيطة لدفع الجزء الدوار للدوران.يتم تثبيت قضبان الصلب داخل الأسطوانة كوسائط طحن.تحت تأثير قوة الاحتكاك ، يتم رفعه إلى ارتفاع معين ، ويسقط في حالة رمي أو تسريب.تدخل المواد الأرضية باستمرار إلى داخل الأسطوانة من خلال منفذ التغذية ، ويتم سحقها بواسطة وسيط الطحن المتحرك ، ويتم تفريغها من الماكينة من خلال قوة التدفق الزائد والتغذية المستمرة للمرحلة التالية من المعالجة.

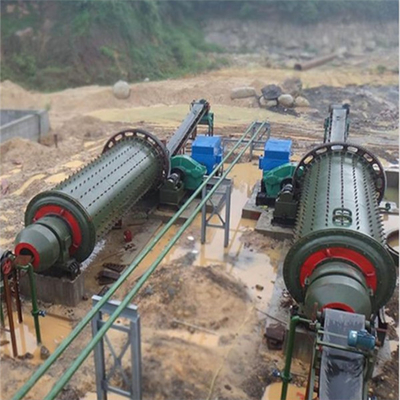

مطحنة قضيب نطاق التطبيق
مطحنة القضيب هي آلة تكسير حجارة فعالة وعملية وموثوقة.إنها واحدة من معدات الرمل والحصى المستخدمة على نطاق واسع في صناعة الرمل والحصى لرمل البناء.تستخدم بشكل أساسي في معالجة وسحق الفلسبار والكوارتز والخامات والمواد الخام الأخرى.إنها مناسبة لإنتاج المواد الكاشطة ، المواد المقاومة للحرارة ، الأسمنت ، الرمل الفولاذي ، مسحوق الخبث ، خام النحاس ، خام الحديد ، خام الذهب ، الركام الخرساني ، ركام الأسفلت وغيرها من المواد الصلبة والهشة.يمكن لمعدات صنع الرمال الحجرية المكسرة ذات الكفاءة العالية والموفرة للطاقة أن توفر 50٪ من الطاقة مقارنة بآلة صنع الرمل التقليدية.
هناك ثلاثة شروط للتطبيق ، وهي كالتالي:
1. تستخدم مصانع القضبان في الغالب في فصل الجاذبية أو محطات الفصل المغناطيسي لخام القصدير وخامات المعادن النادرة الأخرى ، من أجل منع الضرر الناجم عن الطحن المفرط.
2. يمكن استخدام طاحونة القضيب للمرحلة الثانية من عملية الطحن في المكثف.إذا كانت عملية الطحن في المرحلة الأولى تتراوح من 20 ~ 6 مم إلى 3 ~ 1 مم ، يتم استخدام مطحنة القضيب كمعدات طحن للمرحلة الأولى ، والتي تتميز بإنتاجية عالية وكفاءة أعلى أيضًا.السبب الرئيسي هو أن مساحة السطح لوزن معين للقضبان أصغر بكثير من مساحة الكرات من نفس الوزن ، وبالتالي فإن إنتاجية وكفاءة مطاحن القضبان أقل من تلك الخاصة بالمطاحن الكروية عند إجراء الطحن الدقيق على مرحلتين .
3. في بعض الحالات ، يمكن للمطحنة القضيبية أن تحل محل الكسارة المخروطية ذات الرأس القصير من أجل التكسير الدقيق.عند التعامل مع خام أكثر ليونة أو أقل صلابة (أو خام أكثر لزوجة) ، استخدم مطحنة قضبان لطحن 19-25 خام إلى 6-10 شبكة ، مقارنة باستخدام كسارة مخروطية قصيرة الرأس ومنخل لتشكيل دائرة مغلقة. بسيط ، والتكلفة منخفضة أيضًا ، ويمكن تبسيط إزالة الغبار في ورشة التكسير.(في هذه الحالة ، يجب تحديد صلابة الخام ، كما يجب تخصيص الاختيار النهائي لمعدات التكسير أو معدات طحن القضبان في التصميم وفقًا للوضع الفعلي.)
مطحنة قضيب عناصر:تتكون بشكل أساسي من المحرك الرئيسي ، المخفض الرئيسي ، جزء النقل ، جزء الأسطوانة ، لوحة البطانة ، المحمل الرئيسي ، جزء النقل البطيء ، جهاز التغذية ، جهاز التفريغ ، الختم الحلقي ، محطة تزييت الزيت الرقيق ، تزييت نفاثة التروس الكبيرة والصغيرة ، القسم الأساسي ، إلخ .
مطحنة قضيبورقة البيانات
رقم | قطر الأسطوانة (مم) | طول الاسطوانة (مم) | قوة المحرك (kW) | سرعة المحرك (ص / دقيقة) | الطول (مم) | العرض (مم) | الارتفاع (مم) | الإخراج (t / h) | volumem³) | الوزن (كجم) |
HT 0918 | 900 | 1800 | 22 | 730 | 4980 | 2370 | 2020 | 0.62 ~ 3.2 | 0.9 | 5700 |
HT 0924 | 900 | 2400 | 30 | 730 | 5670 | 3280 | 2020 | 0.81 ~ 4.3 | 1.2 | 5880 |
HT 1224 | 1200 | 2400 | 45 | 730 | 6450 | 2800 | 2500 | 0.4 ~ 4.9 | 2.28 | 12308 |
HTg 1530 | 1500 | 3000 | 80 | 725 | 7253 | 3070 | 2280 | 2.4 ~ 7.5 | 5 | 21210 |
HTg 2130 | 2100 | 3000 | 180 | 735 | 8122 | 4220 | 3073 | 14 ~ 35 | 9 | 42123.5 |
HTg 2136 | 2100 | 3600 | 210 | 735 | 8958 | 4320 | 3025 | 43 ~ 61 | 10.8 | 45800.5 |
HTg 2736 | 2700 | 3600 | 380 | 743 | 10764 | 5750 | 3620 | 32 ~ 86 | 17.7 | 90441 |
HT 2740 | 2700 | 4000 | 400 | 187.5 | 12300 | 5700 | 4700 | 43 ~ 110 | 20.4 | 75000 |
HT 3040 | 3000 | 4000 | 570 | 740 | 9800 | 3900 | 3900 | 54 ~ 135 | 26 | 90000 |
HT 3245 | 3200 | 4500 | 800 | 167 | 14600 | 7000 | 5300 | 64 ~ 180 | 31 | 113000 |
HT 3645 | 3600 | 4500 | 1250 | 150 | 15200 | 8800 | 6800 | 80 ~ 230 | 41.8 | 139000 |
HT 3654 | 3600 | 5400 | 1600 | 150 | 15900 | 8800 | 6800 | 100 ~ 250 | 49.7 | 150000 |
