خط إنتاج ورق الكرافت المزدوج الطويل ذو الأسطوانة المتعددة

خط إنتاج متعدد الأسطوانات المزدوجة ، خط إنتاج ورق الكرافت

تطبيق:

تستخدم أساسا لصنع ورق الكرافت ، الورق المموج ، ورقة بطانة ، ورقة كرتون ، الخ ،

تدفق تكنولوجيا المعدات:

غطاء صندوق الوسائد الهوائية --- سلك مزدوج (سلك علوي وأسلاك قاعدة) --- 750 / φ800 scution قبل الضغط --- 201320 مكبس لفة جامبو مزدوج اللباد --- 201320 مكبس جامبو كبير اللباد --- جافة أمامي: 20 مجموعات من مجفف Φ1800mm (الترتيب هو 6 + 8 + 8) --- φ800 / φ800 آلة تحجيم --- القسم الخلفي الجاف: 6sets من مجففات Φ1800mm (6) --- تقويم مزدوج لفة الصلب --- B / M (موقف محجوز ) --- أفقي من نوع طبل آلة تترنح.

• المؤشرات الفنية الاساسية
• 1. 1 المعلمات التقنية

المنتج الورقي: ورق الكرافت ، لوحة اختبار بطانة

وزن الأساس: 110 ～ 150 جم / م 2

حساب الوزن الأساس: 112g / m2

عرض القطع: 3600 مم

عرض بكرة: 3350mm

عرض السلك: 3800mm

سرعة فوهة: 3650mm

سرعة العمل: 300 متر / دقيقة

سرعة التصميم: 350 متر / دقيقة

سرعة الزحف: 25m / min

السعة الاسمية: 68t / d (112gsm ، 150m / min ، 3300mm ، كفاءة 100 ٪)

المقياس: 4350 مم

نوع محرك الأقراص: تحويل التيار المتردد محرك المقطعية

الترتيب: تخطيط أحادي الطبقة ، آلة اليد اليمنى (الوقوف في آلة البكرة والتطلع نحو اتجاه الماكينة ، جانب محرك الأقراص في الجانب الأيمن)

1.2 حالة التكنولوجيا 1.2.1 نسبة اللب

أعلى رقائق: اللب ٪

رقائق الأساس: اللب٪

1.2.2 جرام الورق واتساق اللب

الطبقة العليا: 40 ～ 60g / m2 اتساق اللب: 0.3 ～ 0.6 ٪

رقائق الأساس: 70 ～ 90g / m2 اتساق اللب: 0.5 ～ 1.0 ٪

1.2.3 معلمات تكنولوجيا الورق

جفاف في الصحافة: ≥22 ٪

جفاف في مجفف: ≥44 ٪

جفاف في آلة التحجيم: 92 ٪

جفاف خارج آلة التحجيم: 65 ~ 70 ٪

التحجيم كمية الغراء: 2.5 ~ 3g / م ² (كل سطح) ، والمحتوى الصلب الغراء: 8 ~ 12 ٪

جفاف الورق النهائي: 92 ٪

نسبة الانكماش الأفقي (المتوسط): ≤4٪

عجز الرطوبة الأفقية: ± ± 7.5٪

عجز جرامي أفقي: ± ± 1.0٪

الجفاف عند إعادة تجميع كل رقائق ورق: ≥12٪

1.3 بطانة التوتر من الأسلاك وشعرت

تشكيل الأسلاك 8kN / م 7kN / م

شعر 5kN / م 4kN / م

سلك جاف 5kN / م 3kN / م

1.4 متطلبات المياه والكهرباء والبخار والهواء المضغوط 1.4.1 المياه العذبة والمياه الموضحة

الشرط: نقي ، عديم اللون ، إزالة الرمال.

الضغط: 3MPa ، 0.4MPa نوعين

صمام PH: 6-8

1.4.2 امدادات الطاقة

جهد المحرك: 380/220 ± 5٪

الجهد السيطرة: 24V

التردد: 50HZ ± 1 ٪

1.4.3

ضغط البخار: ماكس. ضغط العمل من مجفف: 0.5MPa

1.4.4 النظام الهيدروليكي

الضغط الاسمي: 16Mpa

ضبط ضغط العمل: 14Mpa

دقة تصفية النفط: 20μm

توفير درجة حرارة الزيت: ≤30 ℃

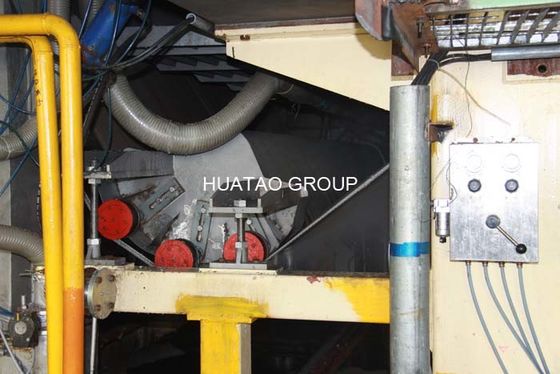

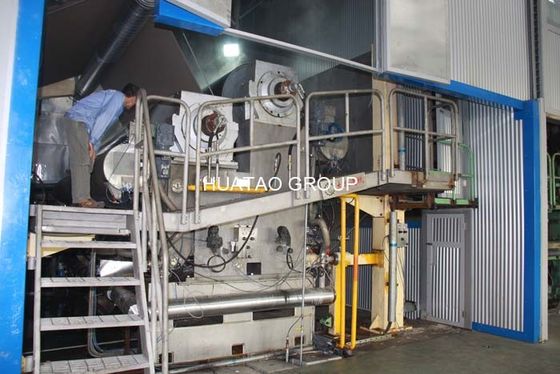

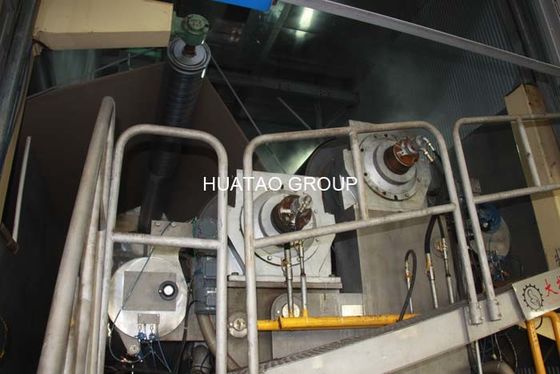

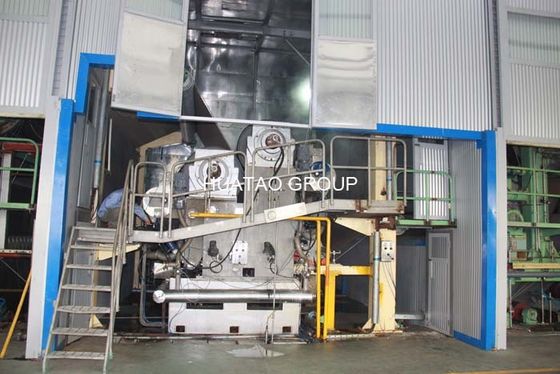

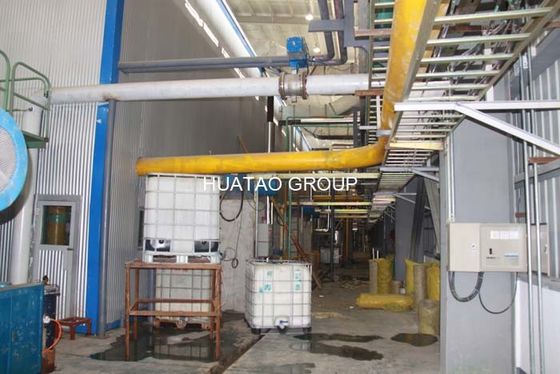

الصور:
